一、实验运行环境¶
1.1 主机操作系统¶
1.1.1 Window 10上运行Centos8(VMware虚拟机)¶
1.2 网络设备¶
1.2.1 Ensp模拟器上运行的华为三层交换机Quidway S5700-28C-HI¶
1.3 网络设备OS版本¶
1.3.1 华为IOS¶
1.4 Python版本¶
1.4.1 2¶
二、实验拓扑¶
三、实验所用地址¶
3.1 局域网IP段¶
3.1.1 0/24¶
3.2 运行Python的Centos主机¶
3.2.1 20/24¶
3.3 SW1¶
3.3.1 11/24¶
3.4 SW2¶
3.4.1 12/24¶
3.5 SW3¶
3.5.1 13/24¶
四、实验目的¶
4.1 通过Telnetlib模块，分别登录交换机SW1、SW2、SW3，给交换机SW2的loopback1端口配置IP地址2.2.2.2/24¶
五、实验步骤¶
5.1 每台交换机提前配好Telnet、SSH,这里不做过多描述，如有需要请参考Telnet配置实验¶
5.2 配置互联地址，并进行Ping测试，这里不做演示¶
5.3 建议提前手工远程登录交换机进行测试¶
5.4 在虚拟机上写Python脚本¶
5.4.1 执行命令'vi telnet1.py'进入文本模式¶
5.4.2 这里不要以telnet作为脚本名¶
5.4.3 输入'i'进行编辑模式，具体脚本如下¶
#引入内模块
import telnetlib
import time
#分别指定telnet登录的地址、用户名、密码和提示信息
host = "192.168.100.12"
user = "python"
password = "123"
print(f"Signed in successfully {host}!")
#telnet登录并输入用户名和密码
tn = telnetlib.Telnet(host)
tn.read_until(b"Username:")
tn.write(user.encode('ascii') + b"\n")
tn.read_until(b"Password:")
tn.write(password.encode('ascii') + b"\n")
#临时屏显长度设置为0
tn.write(b"screen-length 0 temporary\n")
#配置loopback地址并保存配置
tn.write(b"sys\n")
tn.write(b"int loop 1\n")
tn.write(b"ip add 2.2.2.2 24\n")
tn.write(b"return\n")
tn.write(b"save\n")
tn.write(b"Y\n")
#等待三秒
time.sleep(3)
#退出远程登录并打印截屏
tn.write(b"quit\n")
output = tn.read_very_eager().decode('ascii')
print(output)
#关闭界面
tn.close()
5.4.4 按'esc'键退出文本模式，并执行命令':wq'保存文本内容并退出¶
5.4.5 执行命令'chmod +x telnet1.py'给脚本加可执行权限¶
5.4.5.1 切记：没有可执行权限不能执行脚本！！！¶
5.4.6 执行脚本：python3.8 telnet1.py,结果如下¶

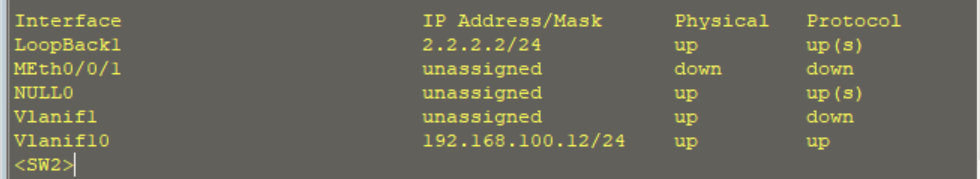

5.4.7 手工进交换机进行端口查看¶
