一、背景¶

Kubernetes集群规模大、动态变化快，而且容器化应用部署和服务治理机制的普及，传统的基础设施监控方式已经无法满足Kubernetes集群的监控需求。
需要使用专门针对Kubernetes集群设计的监控工具来监控集群的状态和服务质量。

Prometheus则是目前Kubernetes集群中最常用的监控工具之一，它可以通过 Kubernetes API中的 metrics-server 获取 Kubernetes 集群的指标数据，从而实现对Kubernetes集群的应用层面监控，以及基于它们的水平自动伸缩对象HorizontalPodAutoscaler。

二、Metrics-server¶

资源指标管道 Metrics API | Kubernetes

Metrics Server 是一个专门用来收集 Kubernetes 核心资源指标（metrics）的工具，它定时从所有节点的kubelet里采集信息，但是对集群的整体性能影响极小，每个节点只大约会占用 1m 的 CPU 和 2MB 的内存，所以性价比非常高。

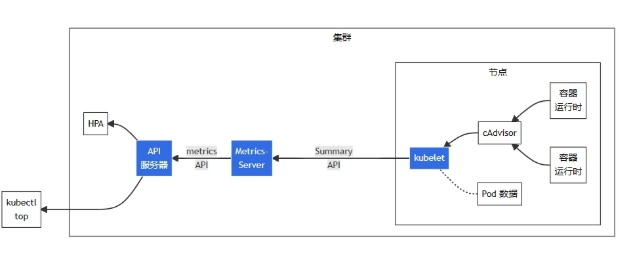

Metrics Server 工作原理：

Aspose.Words.17430feb-cc9b-4912-983d-d8709995d4bf.006

图中从右到左的架构组件包括以下内容：

cAdvisor: 用于收集、聚合和公开 Kubelet 中包含的容器指标的守护程序。
kubelet: 用于管理容器资源的节点代理。可以使用 /metrics/resource 和 /stats kubelet API 端点访问资源指标。
Summary API: kubelet 提供的 API，用于发现和检索可通过 /stats 端点获得的每个节点的汇总统计信息。
metrics-server: 集群插件组件，用于收集和聚合从每个 kubelet 中提取的资源指标。 API 服务器提供 Metrics API 以供 HPA、VPA 和 kubectl top 命令使用。 Metrics Server 是 Metrics API 的参考实现。
Metrics API: Kubernetes API 支持访问用于工作负载自动缩放的 CPU 和内存。要在你的集群中进行这项工作，你需要一个提供 Metrics API 的 API 扩展服务器。

2.1 Metrics-server部署配置¶

Metrics Server 的项目网址（https://github.com/kubernetes-sigs/metrics-server）

$ wget https://github.com/kubernetes-sigs/metrics-server/releases/latest/download/components.yaml  && mv components.yaml metrics-server.yaml

修改 YAML 文件

# 修改镜像为registry.cn-hangzhou.aliyuncs.com/github_images1024/metrics-server:v0.7.2
# 添加- --kubelet-insecure-tls配置
apiVersion: apps/v1
kind: Deployment
metadata:
  name: metrics-server
  namespace: kube-system
    spec:
      containers:
      - args:
        - --kubelet-insecure-tls
        - --cert-dir=/tmp
        - --secure-port=10250
        - --kubelet-preferred-address-types=InternalIP,ExternalIP,Hostname
        - --kubelet-use-node-status-port
        - --metric-resolution=15s
        image: registry.cn-hangzhou.aliyuncs.com/github_images1024/metrics-server:v0.7.2
        imagePullPolicy: IfNotPresent
        ...
        ...

# 完整配置文件
cat metrics-server.yaml

apiVersion: v1
kind: ServiceAccount
metadata:
  labels:
    k8s-app: metrics-server
  name: metrics-server
  namespace: kube-system
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  labels:
    k8s-app: metrics-server
    rbac.authorization.k8s.io/aggregate-to-admin: "true"
    rbac.authorization.k8s.io/aggregate-to-edit: "true"
    rbac.authorization.k8s.io/aggregate-to-view: "true"
  name: system:aggregated-metrics-reader
rules:
- apiGroups:
  - metrics.k8s.io
  resources:
  - pods
  - nodes
  verbs:
  - get
  - list
  - watch
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  labels:
    k8s-app: metrics-server
  name: system:metrics-server
rules:
- apiGroups:
  - ""
  resources:
  - nodes/metrics
  verbs:
  - get
- apiGroups:
  - ""
  resources:
  - pods
  - nodes
  verbs:
  - get
  - list
  - watch
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  labels:
    k8s-app: metrics-server
  name: metrics-server-auth-reader
  namespace: kube-system
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: Role
  name: extension-apiserver-authentication-reader
subjects:
- kind: ServiceAccount
  name: metrics-server
  namespace: kube-system
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  labels:
    k8s-app: metrics-server
  name: metrics-server:system:auth-delegator
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: system:auth-delegator
subjects:
- kind: ServiceAccount
  name: metrics-server
  namespace: kube-system
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  labels:
    k8s-app: metrics-server
  name: system:metrics-server
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: system:metrics-server
subjects:
- kind: ServiceAccount
  name: metrics-server
  namespace: kube-system
---
apiVersion: v1
kind: Service
metadata:
  labels:
    k8s-app: metrics-server
  name: metrics-server
  namespace: kube-system
spec:
  ports:
  - name: https
    port: 443
    protocol: TCP
    targetPort: https
  selector:
    k8s-app: metrics-server
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    k8s-app: metrics-server
  name: metrics-server
  namespace: kube-system
spec:
  selector:
    matchLabels:
      k8s-app: metrics-server
  strategy:
    rollingUpdate:
      maxUnavailable: 0
  template:
    metadata:
      labels:
        k8s-app: metrics-server
    spec:
      containers:
      - args:
        - --kubelet-insecure-tls
        - --cert-dir=/tmp
        - --secure-port=10250
        - --kubelet-preferred-address-types=InternalIP,ExternalIP,Hostname
        - --kubelet-use-node-status-port
        - --metric-resolution=15s
        image: registry.cn-hangzhou.aliyuncs.com/github_images1024/metrics-server:v0.7.2
        imagePullPolicy: IfNotPresent
        livenessProbe:
          failureThreshold: 3
          httpGet:
            path: /livez
            port: https
            scheme: HTTPS
          periodSeconds: 10
        name: metrics-server
        ports:
        - containerPort: 10250
          name: https
          protocol: TCP
        readinessProbe:
          failureThreshold: 3
          httpGet:
            path: /readyz
            port: https
            scheme: HTTPS
          initialDelaySeconds: 20
          periodSeconds: 10
        resources:
          requests:
            cpu: 100m
            memory: 200Mi
        securityContext:
          allowPrivilegeEscalation: false
          capabilities:
            drop:
            - ALL
          readOnlyRootFilesystem: true
          runAsNonRoot: true
          runAsUser: 1000
          seccompProfile:
            type: RuntimeDefault
        volumeMounts:
        - mountPath: /tmp
          name: tmp-dir
      nodeSelector:
        kubernetes.io/os: linux
      priorityClassName: system-cluster-critical
      serviceAccountName: metrics-server
      volumes:
      - emptyDir: {}
        name: tmp-dir
---
apiVersion: apiregistration.k8s.io/v1
kind: APIService
metadata:
  labels:
    k8s-app: metrics-server
  name: v1beta1.metrics.k8s.io
spec:
  group: metrics.k8s.io
  groupPriorityMinimum: 100
  insecureSkipTLSVerify: true
  service:
    name: metrics-server
    namespace: kube-system
  version: v1beta1
  versionPriority: 100

Metrics Server 默认使用 TLS 协议，要验证证书才能与 kubelet 实现安全通信，而我们的内网环境里没有这个必要。

        - --kubelet-insecure-tls

部署：

$ kubectl apply -f metrics-server.yaml

测试验证：

$ kubectl top node
$ kubectl top pod -n kube-system

三、HorizontalPodAutoscaler¶

HorizontalPodAutoscaler (HPA)是Kubernetes中的一个控制器，用于动态地调整Pod副本的数量。HPA可以根据Metrics-server提供的指标（如CPU使用率、内存使用率等）或内部指标（如每秒的请求数）来自动调整Pod的副本数量，以确保应用程序具有足够的资源，并且不会浪费资源。

HPA是Kubernetes扩展程序中非常常用的部分，特别是在负载高峰期自动扩展应用程序时。

3.1 使用HorizontalPodAutoscaler¶

创建一个 Nginx 应用，定义 Deployment 和 Service，作为自动伸缩的目标对象：

# 编写资源文件
[root@master01 7]# vim nginx-hpa-deploy.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: ngx-hpa-dep
spec:
  replicas: 1
  selector:
    matchLabels:
      app: ngx-hpa-dep
  template:
    metadata:
      labels:
        app: ngx-hpa-dep
    spec:
      containers:
      - image: registry.cn-hangzhou.aliyuncs.com/abroad_images/nginx:alpine
        name: nginx
        ports:
        - containerPort: 80
        resources:
          requests:
            cpu: 50m
            memory: 10Mi
          limits:
            cpu: 100m
            memory: 20Mi
---
apiVersion: v1
kind: Service
metadata:
  name: ngx-hpa-svc
spec:
  ports:
  - port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app: ngx-hpa-dep

# 应用
[root@master01 7]# kaf  nginx-hpa-deploy.yaml

# 验证
[root@master01 7]# kg -f  nginx-hpa-deploy.yaml
NAME                          READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/ngx-hpa-dep   1/1     1            1           87s

NAME                  TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)   AGE
service/ngx-hpa-svc   ClusterIP   192.168.12.200   <none>        80/TCP    87s

注意在它的 spec 里一定要用 resources 字段写清楚资源配额，否则HorizontalPodAutoscaler 会无法获取 Pod 的指标，也就无法实现自动化扩缩容。

接下来我们要用命令 kubectl autoscale 创建一个 HorizontalPodAutoscaler 的样板 YAML 文件，它有三个参数：

min，Pod 数量的最小值，也就是缩容的下限。
max，Pod 数量的最大值，也就是扩容的上限。
cpu-percent，CPU 使用率指标，当大于这个值时扩容，小于这个值时缩容。

现在我们就来为刚才的 Nginx 应用创建 HorizontalPodAutoscaler，指定 Pod 数量最少 2 个，最多 8 个，CPU 使用率指标设置的小一点，5%，方便我们观察扩容现象：

$ kubectl autoscale deploy ngx-hpa-dep --min=2 --max=8 --cpu-percent=5 --dry-run=client -o yaml > nginx-demo-hpa.yaml

YAML 描述文件：

[root@master01 7]# vim nginx-demo-hpa.yaml
apiVersion: autoscaling/v1
kind: HorizontalPodAutoscaler
metadata:
  name: ngx-hpa
spec:
  maxReplicas: 8
  minReplicas: 2
  scaleTargetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: ngx-hpa-dep
  targetCPUUtilizationPercentage: 5

# 应用
[root@master01 7]# kaf nginx-demo-hpa.yaml

# 验证
[root@master01 7]# kg hpa
NAME      REFERENCE                TARGETS   MINPODS   MAXPODS   REPLICAS   AGE
ngx-hpa   Deployment/ngx-hpa-dep   0%/5%     2         8         2          34s

通过kubectl apply创建这个 HorizontalPodAutoscaler 后，它会发现 Deployment 里的实例只有 1 个，不符合 min 定义的下限的要求，就先扩容到 2 个：

[root@master01 7]# kubectl get deploy | grep ngx-hpa-dep
ngx-hpa-dep    2/2     2            2           8m6s

3.2 测试验证¶

下面我们来给 Nginx 加上压力流量，运行一个测试 Pod，使用的镜像是httpd:alpine，它里面有 HTTP 性能测试工具 ab（Apache Bench）：

$ kubectl run test -it --image=registry.cn-hangzhou.aliyuncs.com/abroad_images/httpd:alpine -- sh

然后我们向 Nginx 发送一百万个请求，持续 1 分钟，再用 kubectl get hpa 来观察 HorizontalPodAutoscaler 的运行状况：

$ ab -c 10 -t 60 -n 1000000 'http://ngx-hpa-svc/'

[root@master01 7]# kubectl get po | grep ngx-hpa-dep
ngx-hpa-dep-d9cd855cb-25zhc     1/1     Running   0               10s
ngx-hpa-dep-d9cd855cb-29czd     1/1     Running   0               10s
ngx-hpa-dep-d9cd855cb-825x4     1/1     Running   0               5m25s
ngx-hpa-dep-d9cd855cb-9hf8m     1/1     Running   0               11m
ngx-hpa-dep-d9cd855cb-d2kvj     1/1     Running   0               10s
ngx-hpa-dep-d9cd855cb-mqgjz     1/1     Running   0               10s
ngx-hpa-dep-d9cd855cb-sfm5d     1/1     Running   0               25s
ngx-hpa-dep-d9cd855cb-sllkd     1/1     Running   0               25s

四、总结¶

1、 Metrics Server是Kubernetes中的一个组件，它可以将集群中的散布的资源使用情况数据收集并聚合起来。收集的数据包括节点的CPU和内存使用情况等。
2、通过API提供给 Kubernetes中的其它组件（如HPA）使用。 Metrics Server可以帮助集群管理员和应用程序开发者更好的了解集群中资源的使用情况，并根据这些数据做出合理的决策，例如调整Pod副本数、扩展集群等。
3、 Metrics Server对于Kubernetes中的资源管理和应用程序扩展非常重要。
